¿Cuál es la diferencia entre abrazaderas de oreja simple y doble?

Las abrazaderas de oreja única usan una oreja de engarce para un sellado rápido y seguro en tubos flexibles o de paredes delgadas, mientras que las abrazaderas de oreja doble usan dos orejas para una mayor fuerza de sujeción y una mejor estabilidad en aplicaciones más grandes o de alta presión. La elección entre ellos depende del diámetro de la tubería, el material, los requisitos de presión y qué tan permanente debe ser la conexión.

¿Qué es una abrazadera de oreja única?

Una abrazadera de una sola oreja, también llamada abrazadera de una oreja o abrazadera estilo Oetiker, es una banda de acero inoxidable con un único bucle elevado u "oreja" que se engarza con una herramienta de pinza. Una vez que se comprime la oreja, la banda se contrae uniformemente alrededor de la manguera o tubo, creando un sello permanente a prueba de fugas.

Estas abrazaderas se usan comúnmente en sistemas de enfriamiento de automóviles, líneas de combustible, tuberías médicas y aplicaciones de plomería donde el espacio es limitado y se prefiere una conexión de bajo perfil. La abrazadera terminada queda casi al ras de la manguera, lo que la hace ideal para instalaciones estrechas.

Especificaciones típicas

• Rango de diámetro: normalmente 8 mm a 32 mm
• Ancho de banda: generalmente 7mm a 8mm
• Material: acero inoxidable serie 300 en la mayoría de las versiones estándar
• Instalación: requiere una pinza para abrazadera de oreja o una herramienta de engarce dedicada

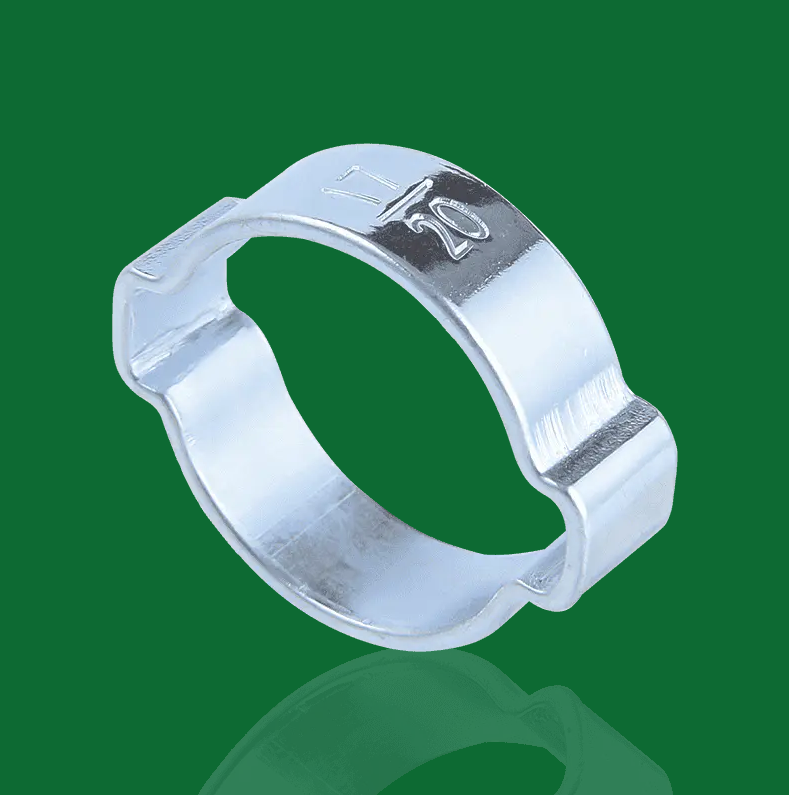

¿Qué es un Abrazadera de doble oreja ?

Una abrazadera de doble oreja presenta dos orejas elevadas colocadas simétricamente a lo largo de la banda. Ambas orejas se engarzan simultáneamente o en secuencia durante la instalación. La compresión de doble punto distribuye la fuerza de sujeción de manera más uniforme en un área más amplia, lo cual es especialmente importante para tubos de mayor diámetro o materiales de manguera más rígidos.

Las abrazaderas de doble oreja se utilizan con frecuencia en aplicaciones de fundas de eje de velocidad constante (CV), conductos de aire y conjuntos de mangueras industriales donde mayor resistencia al par o a la vibración es necesario. Son capaces de manejar diámetros de manguera que no serían adecuados para un diseño de oreja única.

Especificaciones típicas

• Rango de diámetro: normalmente 20 mm a 80 mm y más allá
• Ancho de banda: generalmente 7 mm a 13 mm
• Material: acero inoxidable o acero al carbono cincado
• Instalación: requiere una herramienta de engarce de mandíbula ancha o de doble oreja

Comparación lado a lado

La siguiente tabla resume las diferencias más importantes entre las abrazaderas de oreja simple y doble según los factores clave de rendimiento y aplicación.

En qué se diferencia la fuerza de sujeción entre los dos diseños

Cuando se engarza una abrazadera de oreja única, toda la tensión en la banda se origina en un punto. La banda debe estar diseñada para transmitir esa tensión uniformemente alrededor de toda la circunferencia de la manguera. Esto funciona de manera confiable para tubos de diámetro más pequeño (generalmente menos de 25 mm) donde la banda es lo suficientemente corta como para que la presión se mantenga constante alrededor de todo el sello.

Con diámetros más grandes, un solo punto de tensión puede resultar en un sellado desigual: un lado de la banda puede presionar más fuerte que el otro. Las abrazaderas de doble oreja resuelven este problema dividiendo la acción de sujeción en dos puntos de contacto simétricos, lo que reduce significativamente el riesgo de fugas causadas por una distribución desigual de la presión. Para aplicaciones de más de 30 mm de diámetro aproximadamente, los diseños de doble oreja suelen ser la opción más fiable.

Proceso de instalación y herramientas

Ambos tipos de abrazaderas requieren una herramienta de engarce dedicada; los alicates para abrazaderas de mangueras estándar no producirán un sello confiable. Sin embargo, las herramientas difieren en la geometría de las mandíbulas.

Instalación de abrazadera de oreja única

1. Deslice la abrazadera abierta sobre la manguera antes de conectar el conector.
2. Empuje la manguera completamente sobre la lengüeta o boquilla de conexión.
3. Coloque la oreja sobre el centro de la ranura de retención del conector.
4. Comprima la oreja completamente con una pinza de mandíbula estrecha hasta que las mandíbulas se cierren.
5. Verifique que la oreja esté completamente colapsada y que no haya espacios visibles entre las piernas.

Instalación de abrazadera de doble oreja

1. Deslice la abrazadera abierta sobre la manguera o la funda antes del montaje.
2. Asiente el componente completamente sobre el eje o accesorio.
3. Centre la abrazadera sobre el labio o ranura de sellado.
4. Utilice una herramienta de engarce de mandíbula ancha o de doble oreja para comprimir ambas orejas simultáneamente o una a la vez.
5. Verifique que ambas orejas estén completamente engarzadas y que la banda quede plana contra la superficie.

Ninguno de los tipos de abrazadera debe reutilizarse después de retirarlas. Cortar la banda es el método de extracción correcto; intentar hacer palanca o enderezar una oreja engarzada debilita el metal y compromete la integridad de la abrazadera.

Escenarios de aplicación comunes

Donde destacan las abrazaderas de oreja única

• Líneas de combustible y refrigerante para automóviles: Mangueras de pequeño diámetro (normalmente de 8 a 16 mm) donde el espacio entre los componentes es mínimo.
• Tuberías médicas y de laboratorio: Se requiere un sello limpio y de bajo perfil para tubos de silicona o PVC.
• Fontanería residencial: Anillos de engarce PEX (un diseño relacionado de una sola oreja) utilizados en líneas de suministro de agua de 1/2" y 3/4"
• Drenaje de electrodomésticos y HVAC: Mangueras de drenaje de condensado cuando hay baja presión.

donde Abrazadera de doble orejas son preferidos

• Botas de eje CV: la aplicación de doble oreja más común; Las botas son grandes, flexibles y están sujetas a rotación y flexión constantes.
• Mangueras de turbocompresor e intercooler: Mangueras de silicona de mayor diámetro con presión de sobrealimentación moderada.
• Mangueras neumáticas e hidráulicas industriales: donde la vibración o el ciclo térmico son significativos
• Equipos agrícolas y de construcción: Conjuntos de mangueras más grandes expuestos a duras condiciones exteriores.

Consideraciones sobre materiales y corrosión

Ambos tipos de abrazaderas están disponibles en acero inoxidable (más comúnmente grado 304 o 316) y acero al carbono con revestimiento de zinc. Para aplicaciones expuestas a la humedad, la sal o los productos químicos, Se recomienda encarecidamente el acero inoxidable. —Las versiones galvanizadas pueden comenzar a mostrar corrosión dentro de 12 a 24 meses en ambientes exteriores o marinos.

El acero inoxidable 316 proporciona una mejor resistencia a ambientes clorados (como el uso marino o costero) en comparación con el grado 304 más común. Para la mayoría de las aplicaciones generales de automoción y plomería, el acero inoxidable 304 es adecuado y está más disponible.

Cómo elegir la abrazadera adecuada para su aplicación

Utilice los siguientes puntos de decisión para seleccionar entre los dos diseños:

• Diámetro de manguera inferior a 25 mm: una abrazadera de oreja única suele ser suficiente y más fácil de instalar en espacios reducidos
• Diámetro de manguera superior a 30 mm: Elija una abrazadera de doble oreja para una distribución más uniforme de la presión.
• Entorno de alta vibración: La doble oreja proporciona una mejor resistencia a la fatiga debido a una carga de sujeción equilibrada.
• Juego radial muy limitado: Puede ser necesario un perfil posterior al engarzado más bajo de una sola oreja.
• Material de la manguera rígida o de pared gruesa: La abrazadera de doble oreja proporciona la mayor fuerza de sujeción necesaria para comprimir el material por completo.
• Especificación de reemplazo OEM: Siempre coincida con el tipo de abrazadera especificado por el fabricante para mantener la geometría de sellado correcta.

Al reemplazar una abrazadera en un conjunto existente, el enfoque más seguro es hacer coincidir exactamente el tipo, tamaño y material de la abrazadera original. Reemplazar un diseño diferente, incluso uno que parezca encajar, puede resultar en una fuerza de sellado insuficiente o en la imposibilidad de asentarse correctamente en la ranura de retención del accesorio.
